SOLIDWORKS’te hazırladığımız montaj modelin bir hareket kabiliyeti var ise; bu hareketin davranışını teknik resimlerde de belirtebiliriz. SOLIDWORKS teknik resim ortamında, istenilen her görünüşün üzerinde bu detay bilgi verilebilmektedir.

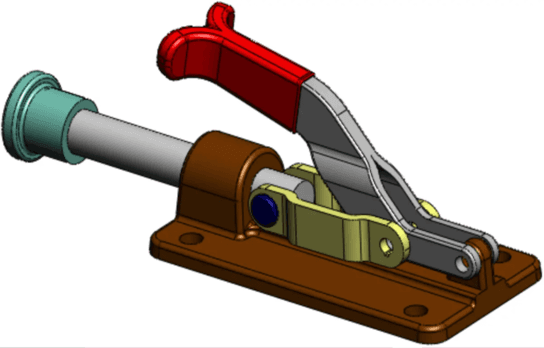

Resimde gösterilen montaj üzerinde alternatif konum görünüşü içeren bir teknik resmin hazırlanması için:

1. Montaj modeli teknik resim ortamına aktarılır ve istenilen görünüşler elde edilir.

2. Görünüm Yerleşimi menüsünden Alternatif Konum Görünümü komutuna girilir. Komuta girdikten sonra,  mavi çerçeve içinde belirtildiği gibi, alternatif konumun gösterilmek istenildiği görünüş seçilir. (Bu örnekte Ön Görünüm seçilmiştir.)

3. Görünüş seçildikten sonra komut penceresinde yeni görünüş için bir konfigürasyon ismi belirlenir ve komut onaylanır.

4. Komutun onaylanmasından sonra teknik resimde yer alan montaj dosyası açılır. Montaj dosyasında modelin konumu, teknik resimde seçilen görünüşe göre gelir. (Alternatif konum Ön Görünüm üzerinde verilmek istendiyse, montaj otomatik olarak Ön Görünümü ile açılır.)

Montaj dosyası Bileşeni Taşı komutunu aktifleşerek açılır. Böylece hareketli parçalar, diğer konumlarına getirilir.

5. Buradaki örnekte kol yatay konumdan, dik konuma taşınarak taşıma işlemi onaylanır.

6. Taşımayı onayladıktan sonra teknik resim dosyası tekrar ekrana gelir. Ekrana gelen bu görüntüde Ön Görünüm üzerinde kesik çizgilerle alternatif konumun verildiği gözlemlenmektedir.

7. Görünüşte son olarak parçaların yer değiştirme değerleri ölçülendirilerek gösterilir.
