SOLIDWORKS çizimlerinde genellikle iki yöntemden birini kullanırsınız. İlki "tıkla ve sürükle" yöntemidir; yani fare düğmesine tıklar ve basılı tutarsınız, ardından objeyi oluşturmak için imleci sürüklersiniz ve son olarak fare düğmesini bırakırsınız.
İkinci yöntem, çizim objeleri oluşturmanın "tıkla-tıkla" yoludur. Bu yöntemde, ilk noktayı belirlemek için fare düğmesine tıklarsınız, ardından objeyi oluşturmak için imleci sürüklersiniz ve çizimi tamamlamak için son olarak ikinci kez tıklarsınız.

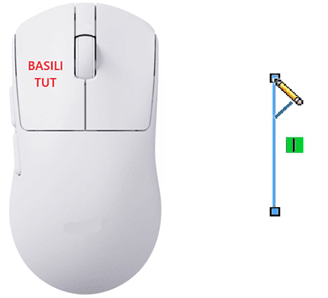

Tıkla ve Sürükle Yöntemini Kullanmak

Tıkla ve sürükle yönteminin bir örneğiyle başlayalım. Örneğin, orijinden başlayan bir çizgi çiziyorsam, imleci istediğim yöne sürüklerken fare düğmesine tıklayıp basılı tutacağım. Doğru noktaya ulaştığımda, çizgiyi yerleştirmek için fareyi bırakıyorum.

Tıkla ve sürükle yöntemi tek seferde bir çizim objesi oluşturur. Çizime devam etmek için tıkla, basılı tut, sürükle, bırak işlemini tekrarlarım. L şeklinde bir braket gibi bir şey çizerken, her yeni kesit için tıklayıp sürüklemeye devam etmem ve önceki uç noktalarına manuel olarak yeniden bağlandığımdan emin olmam gerekir. Ve işte yeni SOLIDWORKS kullanıcılarının genellikle sorun yaşadığı yer burasıdır.

Bu yöntem, daireler veya çokgenler gibi diğer çizim objeleri için de geçerlidir. Örneğin, tıkla ve sürükle yöntemiyle bir çokgen çizerken, ilk tıklama merkez noktasını belirler, sürükleme işlemi ise çokgenin boyutunu belirtir.

Bu işlem sırasında fare düğmesini basılı tuttuğunuz sürece objenin boyutunu dinamik olarak ayarlayabilir, düğmeyi bıraktığınız anda ise objeyi o boyutta sabitleyebilirsiniz. Tıpkı çizgi komutunda olduğu gibi, bu yöntem objeyi tek bir hareketle tamamlamanızı sağlar.

Bu Yöntemle İlgili Yaygın Hatalardan Kaçının

Bu yöntemdeki en yaygın hatalardan biri, iki çizgi arasındaki bağlantıyı kaçırmak ve kapalı bir şekil oluşturmak isterken çiziminizi açık bırakmaktır. SOLIDWORKS bundan hoşlanmayacaktır çünkü ekstrüzyon, kesme veya döndürme gibi unsurlar için tamamen kapalı bir kontura ihtiyaç duyar.

Bir uç noktasını diğerinin üzerine sürükleyerek düzeltmek yeterince kolay olsa da, özellikle yeni kullanıcılar için hata riski daha yüksektir. Ayrıca, özellikle hassas uç noktası hedefleri belirlerken eylem süresince fare düğmesini basılı tutmanın daha yorucu ve zahmetli olduğunu düşünüyorum.

Tıkla-Tıkla Yöntemini Kullanmak

Tıkla-tıkla çizim yöntemi bazen "tıkla-taşı-tıkla" yöntemi olarak da adlandırılır, çünkü tıklamalar arasında farenizi hareket ettirme özgürlüğü verir.

Şöyle çalışır:

Çizginizi başlatmak için bir kez tıklayın.
Farenizi istediğiniz uç noktasına taşıyın.
Çizgiyi bitirmek için tekrar tıklayın.

Bu yöntem diğer çizim objeleri için de kullanılabilir. Örneğin, bir daire çizerken, ilk tıklama merkez noktasını belirler ve ikinci tıklama çapı ayarlar. Bir köşe ile dikdörtgen çizerken, ilk tıklama dikdörtgeni başlatır ve ikincisi karşı köşe konumunu belirler.

Bu Yöntemi Kullanmanın Faydaları

Bu yöntemin en büyük faydası, tıklamalar arasında ellerinizin serbest olması ve sol fare düğmesini basılı tutmak zorunda olmamanızdır. Düğmeyi basılı tutma baskısı olmadan yakınlaştırma, kaydırma yapabilir ve uç noktası yerleşiminde ince ayar yapabilirsiniz.

SOLIDWORKS, bu yöntemle oluşturulan çizimleri çoklu çizgi olarak ele alır. Bir kesiti yerleştirdikten sonra, bir sonraki kesit otomatik olarak bir öncekinin uç noktasından bağlanarak başlar, bu da hassas hizalamaya sahip sürekli şekiller çizmeyi kolaylaştırır.

SOLIDWORKS ayrıca kapalı bir konturu bitirdiğinizi de algılayacaktır; bu nedenle bir çizgiyi başka bir çizginin başladığı aynı noktada bitirdiğinizde, fare daha fazla çizgi çizmeyi bırakır. Çoklu çizgiler çizmeyi durdurmak istiyorsanız ancak çizgi aracı sizden hala dördüncüyü yerleştirmenizi istiyorsa, son kesiti bitirmek için uzayda herhangi bir yere çift tıklayın veya klavyenizdeki Escape tuşuna basın.

Sizin İçin En İyi Çizim Yöntemi Hangisi?

Tıkla ve sürükle yöntemi ile çizim yapmak geçerli bir çizim yöntemidir ve bazı durumlarda hızlı, tek objelik bir kısayol olabilir. Ancak bunu aşırı kullanmak (özellikle alternatifini bilmeden) hantal iş akışlarına, kaçırılan uç noktalarına ve gereksiz hayal kırıklıklarına yol açabilir.

Tıkla-tıkla yöntemi, nasıl çalıştığını anladığınızda genellikle daha hassas, verimli ve yeni başlayanlar için daha uygundur. Her iki yönteme de yetenek setinizde sahip olmak, sizi acemilikten bir SOLIDWORKS profesyoneline taşıyacak şeydir!
