SOLIDWORKS'te her şeyi yapmanın her zaman birden fazla yolu vardır ve buna ölçümlendirme eklemek kadar basit bir şey de dahildir. Çizim Ölçümlendirmelerinin Önizlemesi aracını kullanmak, çiziminizi normalden daha az tıklamayla tam tanımlı hale getirmenizi sağlar.
Bu araç, sadece ölçümlendirmeleri uygulamadan önce çizim boyutlandırması hakkında fikir vermekle kalmaz, aynı zamanda çizim ölçümlendirmelerini sabitlemek için hızlandırılmış bir süreç de sunar.
Çizim Ölçümlendirmesini Önizle Nasıl Açılır?
Çizim Ölçümlendirmelerinin Önizlemesi aracı, yeni bir SOLIDWORKS kurulumunda varsayılan olarak devre dışıdır, bu nedenle etkinleştirilmesi gerekecektir. Bu ayar, SOLIDWORKS Sistem Seçenekleri'ndeki Çizim sekmesi altında bulunur.
Ek olarak, araca bağlam içi araç çubuğundan veya bir çizimdeki sağ tık menüsünden de erişilebilir. Araç çubuğu göründüğünde, Çizim Ölçümlendirmelerinin Önizlemesi simgesi belirir ve bu, SOLIDWORKS Sistem Seçenekleri'ne girmeden, aracı hızlıca açıp kapatmanızı sağlar.
Çizim Ölçümlendirmelerinin Önizlemesi Aracı Nasıl Kullanılır?
Kapalı Bir Çizim Profili Oluşturun
Bir düzlem üzerinde yeni bir çizim başlatarak ve kapalı bir çizim profili çizerek başlayın. Ölçümlendirmeleri uyguladığınızda, çizim objelerinizin boyutunu belirttiğiniz ölçümlendirme boyutuna otomatik olarak ayarlayacaktır.
Çizim Objelerini Seçin

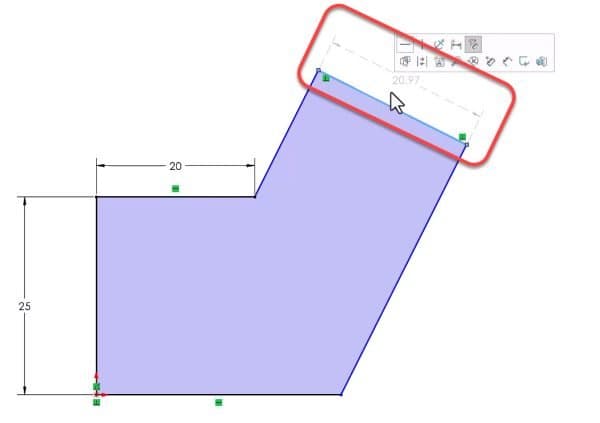

Çizgi, yay veya daire gibi tipik bir çizim objesine tıkladığınızda, liderler arasında kesikli bir çizgi bulunan gri bir ölçümlendirme otomatik olarak karşınıza çıkacaktır. Ayarı değiştirmek bunu yapacak ve seçilen objenin gerçek boyutunu gösterecektir.
Ölçümlendirme Değerini Ayarlayın
Ön izleme etkinken, Değiştir iletişim kutusunu açmak için ölçümlendirmeyi seçebilirsiniz. Bu, Akıllı Ölçümlendirme komutuna benzer şekilde davranır ve değeri, birimi tanımlamanıza ve SOLIDWORKS modelindeki herhangi bir değişkene bağlamanıza olanak tanır.
Birden Fazla Objeye Ölçümlendirme Uygulamak
Doğrusal veya açısal ölçümlendirmeleri belirtmenin aksine Akıllı Ölçümlendirme komutunu kullanmanın faydalarından biri, objelere dayalı olarak uygun ölçümlendirme tipini otomatik olarak seçmesidir. Çizim Ölçümlendirmelerinin Önizlemesi aracını kullanmak da farksızdır ve ölçümlendirme sürecini büyük ölçüde hızlandırır.
Ctrl tuşunu basılı tutarak ve birden fazla objeyi seçerek, Akıllı Ölçümlendirme ile yapabileceğiniz herhangi bir ölçümlendirme tipini tanımlayabilirsiniz. Seçimler; çizgileri, noktaları veya ölçümlendirmek istediğiniz diğer herhangi bir çizim objesini içerebilir.
SOLIDWORKS Çizim Verimliliğini Artırmak
Çizim Ölçümlendirmelerinin Önizlemesi, hızlandırılmış bir iş akışıyla çizimler oluşturmak ve ölçümlendirmeler eklemek için güçlü bir araçtır. Bağlam araç çubuğu üzerinden hızlıca açılıp kapatılabilmesi ile ne zaman uygulanacağı konusunda büyük esneklik sunar.
Çizim Ölçümlendirmelerinin Önizlemesini, tek bir objeye veya birden fazla objeye olmak üzere çoklu seçimler aracılığıyla da kullanabilirsiniz. Çizim sürecinizi daha verimli hale getirecek araçları kullanmak, işinizi daha erken bitirmenizi sağlar.
