ESPRIT FİKSTÜR DATA OLUŞTURMA İŞLEMLERİ
Esprit kullanırken parçalarımızı uygun takım yolları oluşturarak işlemeyi hedeflemekteyiz. Bu kısımda bizim için en önemli unsurlardan biride fikstür ve tutucu ile takımlarımızın datalarını oluşturmak ve programımıza doğru bir şekilde tanıtmaktır. Sırasıyla işlemlerimize başlayalım.
1. ESPRIT Fikstür Datamızı İçeri Aktarma

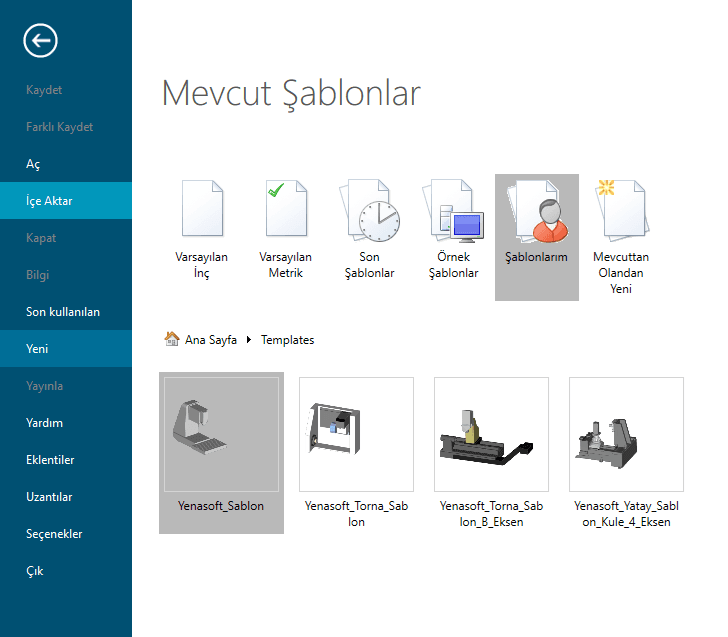

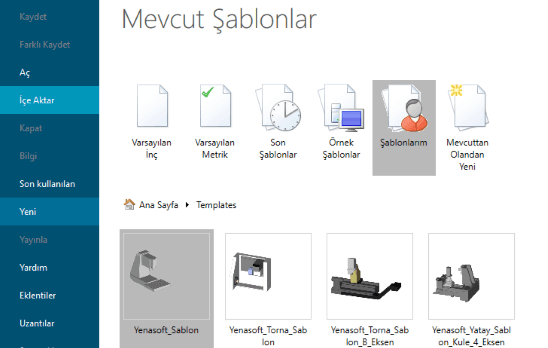

- Programımızı açtıktan sonra “İçe Aktar” seçeneği ile CAD datamızı seçiyoruz.
- Fikstür CAD datamız açıldıktan sonra işlemlerimizi sırasıyla yapmaya başlayabiliriz.
2. ESPRIT Fikstür Datamızda Koordinat Belirlemesi
- Programımızı içeri aktardığımız CAD datamızda parça sıfırlamamızı fikstürümüzün bulunacağı yere taşıyoruz.
- Burada Manipülasyon seçeneklerinde “orijini taşı” ve “X-Y-Z hizala” seçeneklerini kullanabiliriz. Parça taşıma işlemleri ile de orijininizi fikstürümüzde istediğiniz bölgeye yerleştirebilirsiniz.
- Parça sıfırı olarak fikstürümüzün tezgahımıza takıldığında bağlandığı yeri ifade edecektir.
- Bu kısımda parça sıfırımızı taşıdıktan sonra mutlaka kontrol etmeliyiz.
3. ESPRIT Fikstür Datamızda Koordinat Belirlemesi
- Programımızı içeri aktardığımız CAD datamızda parça sıfırlamamızı fikstürümüzü takacağımız yere taşıyoruz.
- Burada Manipülasyon seçeneklerinde “orijini taşı” ve “X-Y-Z hizala” seçeneklerini kullanabiliriz. Parça taşıma işlemleri ile de orijininizi fikstürümüzde istediğiniz bölgeye yerleştirebilirsiniz. Burada diğer bir yöntem olan parça seçili iken sağ tık ile “taşı” seçeneğinden ölçü girerek parçamızın yer değişikliği ile de orijinimizi değiştirebiliriz.
- Parça sıfırı olarak fikstürümüzün tezgahımızda yerleştirileceği yeri ifade edecektir.
- Bu kısımda parça sıfırımızı taşıdıktan sonra mutlaka kontrol etmeliyiz.
4. ESPRIT Koordinatları Belirlenmiş Fikstür Datası Kayıt İşlemi
- Programımızda koordinatlarını belirlediğimiz datamızın kayıt işlemlerinde ilk işlem olarak ekrandaki “dosya” kısmına girip “farklı kaydet” seçeneğini seçiyoruz.
- Burada dikkat edilmesi gereken en önemli kısım “kayıt türü” seçeneğidir.
- Bu seçeneği “Fikstür Dosyaları” seçip “. gdml” uzantısı ile kaydetmeliyiz.
5.ESPRIT Fikstür Datasını Klasörüne Kaydetme
- Oluşturduğumuz dosyamızı “Dosya” ve “Farklı Kaydet” olarak kayıt seçeneğini seçiyoruz.
- Burada klasör seçmemizi isteyecektir.
- Aşağıdaki sıralama ile fikstürlerimizin bulunduğu klasöre kayıt işlemini gerçekleştirebilirsiniz.
- Bilgisayar > Windows (C:) > Kullanıcılar > Ortak > Ortak Dokümanlar > Hexagon > ESPRIT EDGE > Data > Fixtures
- Kayıt işlemini gerçekleştirdikten sonra klasöre tekrar giriş yapıp kontrol etmekte fayda vardır.
- Bu işlemin ek bir avantajı başka bir parçada tanıttığımız fikstürümüzü buradan direkt seçerek kullanabiliriz.
- Yukarıda yazılı bulunan klasör yerini bu sıralama ile görseldeki gibi klasörümüzü seçebiliriz.
- Dosya adı seçeneğinde kaydetmeden önce fikstür ismini de değiştirebilirsiniz.
- Kayıt türü uzantısı “.gdml” olarak seçilmelidir.
Tüm sorularınız ve teknik destek talepleriniz için Esprit Teknik Servisi arayıp 1301 dahili numarası ile tarafımıza ulaşabilirsiniz.
